TRAVERSA PLUS
TRAVERSA PLUS
Traversa con asole di fissaggio realizzate in funzione dell’interasse dei fori sulla tavola macchina.
Ogni Traversa è fornita di staffe di fissaggio Art. 01 - SE, e da una serie di piastrine portapezzo Art. 02 - PS da utilizzarsi per il piazzamento del pezzo da lavorare a 3,3 mm rispetto al piano macchina. Oppure da una serie di piastrine portapezzo Art. 02 - PSZ da utilizzarsi per il piazzamento del pezzo da lavorare a zero rispetto al piano macchina.
Possibilità di ancoraggio dei corpi morsa LINEA 01 e LINEA ESSENTIAL
02 - TPLUS
TRAVERSA PLUS BILATERALE
a partire da CHF 2.599,00
(esclusi i gruppi di fissaggio)
Traversa con escursione di 25 mm.
Sulla bancata opposta troviamo una maximorsa utile al serraggio di pezzi grandi, composta da uno o più gruppi di fissaggio e due piastrine di appoggio 02 - PS atte ad agevolare il bloccaggio dei pezzi. Vanno rimosse prima di iniziare la lavorazione.
Il fissaggio del pezzo avviene tramite i corpi morsa della LINEA 01 o della LINEA ESSENTIAL, mediante le staffe 01 - SE, oppure tramite i gruppi di fissaggio.

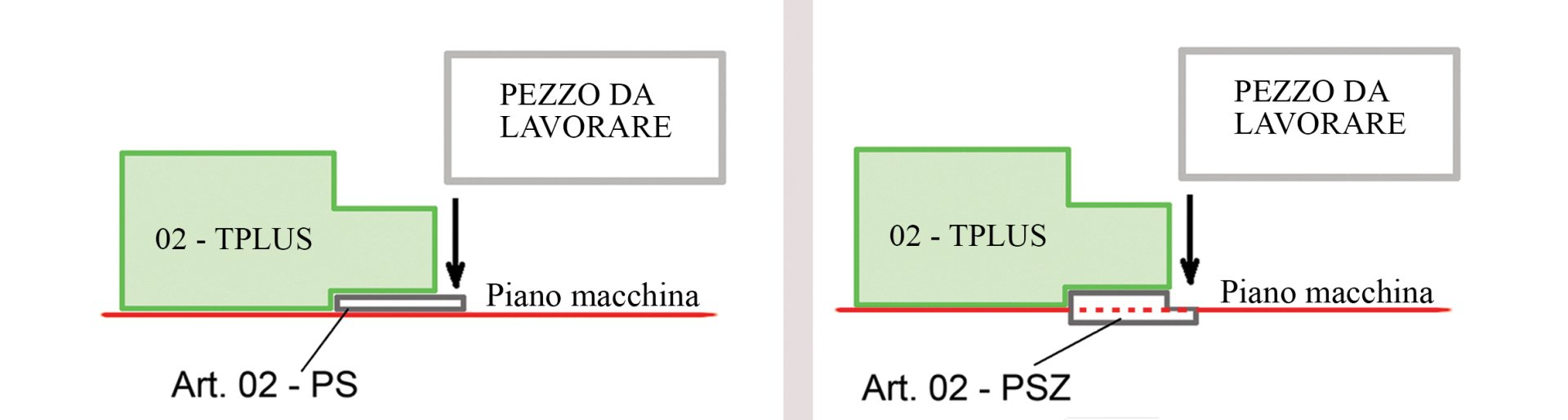

Per lavorazioni con il pezzo da lavorare posto a 3,3 mm rispetto al piano macchina inserire le piastrine 02 - PS
Per lavorazioni con il pezzo da lavorare posto alla stessa altezza del piano macchina inserire le piastrine 02 - PSZ

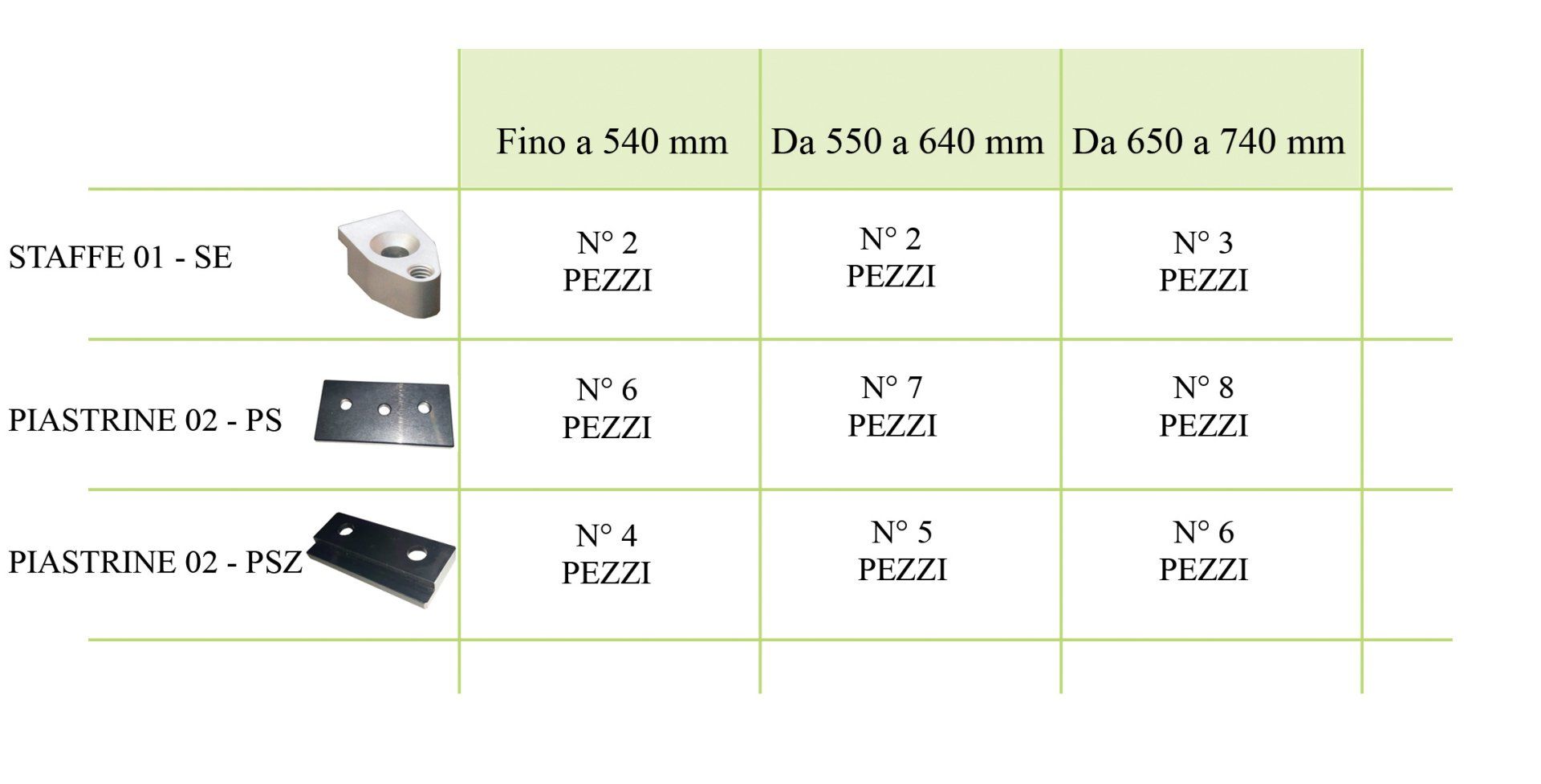

ACCESSORIATE IN FUNZIONE DELL'INTERASSE DEI FORI SULLA TAVOLA MACCHINA
GRUPPI DI FISSAGGIO
Composizione della MAXIMORSA
Parte mobile Parte fissa
Il gruppo di fissaggio è costituito da una parte mobile, Art. 02 - GF e da una farte fissa che può essere di tre versioni.
Il gruppo di fissaggio scelto non è parte integrante della Traversa, che va quindi ordinato separatamente.
Nelle traverse con fascia di secondo e terzo livello ( con fissaggio ad interasse superiore ai 550 mm ), è possibile l'utilizzo di due parti mobili ( 02 - GF), così da formare due maximorse.
